母线槽与母线桥的区别您知道吗

返回列表 作者: 浏览:1082 发布日期:2022-09-06 16:33 【

合肥银能电气有限公司 新闻资讯 咨询热线:400-686-4928

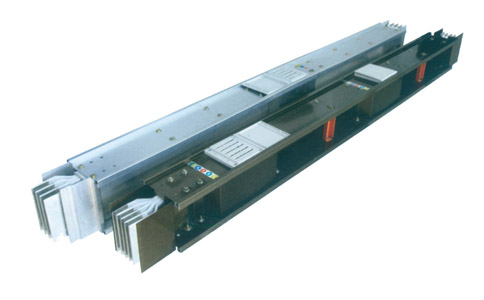

1、母线槽是由金属板(钢板或铝板)为保护外壳、导电排、绝缘材料及有关附件组成的母线系统。它可制成每隔一段距离设有插接分线盒的插接型封闭,也可制成中间不带分线盒的馈电型封闭线槽。



母线桥又称桥式接线,用跨接断路器BCD把两条电源引入线与两台变压器联系起来的主接线。较分段单母线接线简化,减少了断路器的数量。根据跨接桥断路器的位置不同,分为内接线桥和外接线桥。



2、这种线槽在制作和工艺上较母线桥都有一定的难度。指密集形母线,四条矩形导电体之间用绝缘板隔开,绝缘等级好,内部无对流空间,体积也小,但价格贵,国产的便宜点,作长距离供电用(美观,方便),一般可用于户内,也可用于户外。

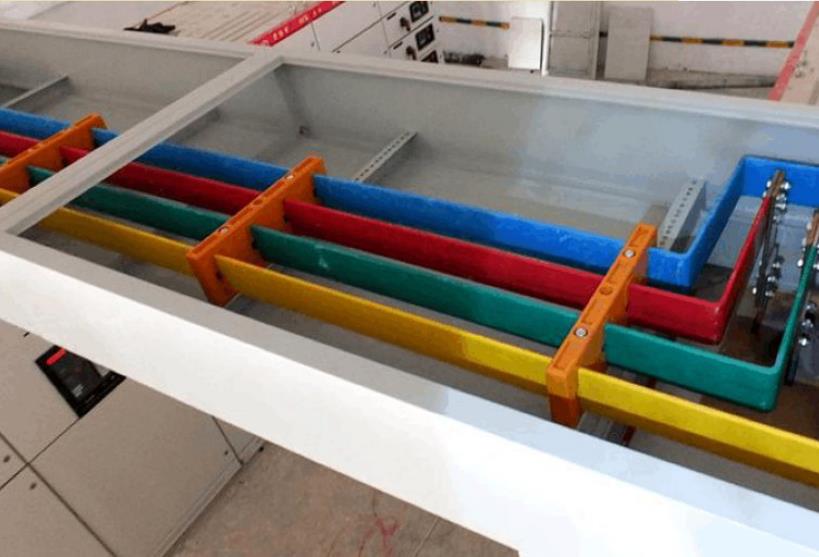

3、高性能母线槽生产厂家介绍母线桥从400v-35kv都有,桥(架空)内有矩形铜母线或铝母线,有对流空间,用于户内。安装工艺大体相同,装完外壳(角钢支架可以用铁),再在现场制作铜排,增加工序,和母线槽相比,安装复杂。





母线槽在制作和工艺上较母线桥都有一定的难度。指密集形母线,四条矩形导电体之间用绝缘板隔开,绝缘等级好,内部无对流空间,体积也小,但价格贵(施耐德),国产的便宜点,作长距离供电用(美观,方便),一一般可用于户内,也可用于户外。母线槽一般用于400v,后又出现了10kv的母线槽其优点就是结构紧凑,便于安装,基本免去维修,还可以插接配电箱,直接配电,属于一次性投入,在好的地方已经开始替代通常的桥架和电缆模式了,而母线桥从400v-35kv都有,桥(架空)内有矩形铜母线或铝母线,有对流空间,用于户内。安装工艺大体相同,装完外壳(角钢支架可以用铁),再在现场制作铜排,增加工序,和母线槽相比,安装复杂。为了保证电气间隙,电压等级越高,外壳尺寸越大,但母线桥比母线槽有较低的产品投入。只做过桥用,如果是变压器和开关柜之间,开关柜与开关柜之间(距离小于

10米)最好用母线桥。


母线桥是为了铜排跨接(柜到柜,柜到墙)而简单制作的矩形支撑保护体,母线槽也可以,但是母线槽右完善的结构组成,体积小,内部有绝缘附件,可以更长具体和多次转向和扩展,中间还有变容,防火等单元,还而已

配置插接箱,提供连接点电源。
