母线槽与桥架的区别是什么

返回列表 作者: 浏览:1085 发布日期:2022-09-08 10:03 【

合肥银能电气有限公司 新闻资讯 咨询热线:400-686-4928

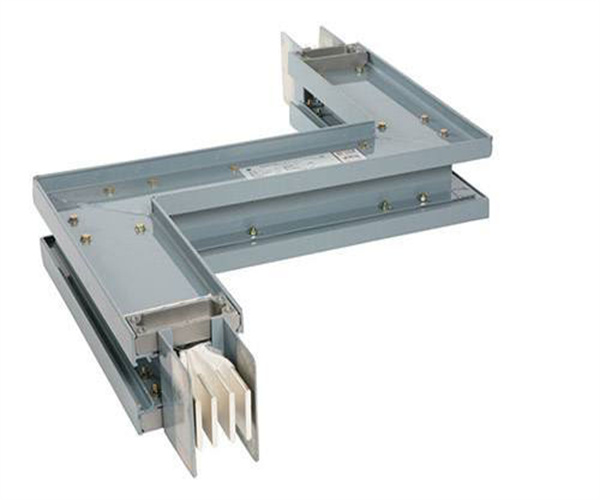

一、什么是母线槽

母线槽是将电气装置中各截流分支回路连接在一起的导体。它是汇集和分配电力的载体,又称汇流母线槽。习惯上把各个配电单元中载流分支回路的导体均泛称为母线槽。母线槽的作用是汇集、分配和传送电能。母线槽在运行中,有巨大的电能通过,短路时,承受着很大的发热和电动力效应,必须合理的选用母线槽材料、截面形状和截面积以符合安全经济运行的要求。

母线槽的常用类型,有硬母线槽、软母线槽两种。硬母线槽用铜或铝做成,形状有矩形、槽形和管形数种,多用于35KV及以下的屋内配电装置,110 kv ~ 220 kv屋外配电装置有时也采用铝管母线槽。北京地区母线槽常用的软母线槽有铝绞线、铜绞线或钢芯铜线等,软母线槽多用于35 kv以上的屋外配电装置。

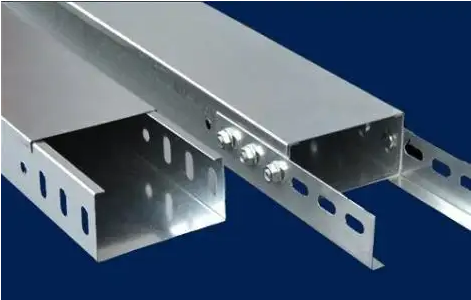

二、什么是桥架

桥架分为:网格式、槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。可以独立架设,也可以附设在各种建(构)筑物和管廊支架上,体现结构简单、造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架,如果是在邻近海边或属于腐蚀区,则材质必须具有防腐、耐潮气、附着力好,耐冲击强度高的物性特点。

桥架是一个支撑和放电缆的支架。桥架在工程上用的很普遍,只要铺设电缆就要用桥架,电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆线的类型、数量,合理选定适用的桥架。电缆桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外型美观等特点。


三、母线槽和桥架的区别

母线槽是以铜排、铝排为导电介质的"大电缆”,安装方便,便于拆解,便于维护,环境适应性强。母线槽的缺点就是接触面会腐蚀,尤其在南方潮湿的环境,被腐蚀的风险更大。

桥架可以明装,也可以暗装,一般是选用冷、热轧板、不锈钢、玻璃钢、PVC、铝合金等材质,表面有喷漆、电镀等防腐处理。有槽式桥架、托盘式桥架、梯级式桥架、组合式桥架、大跨距桥架、新型免螺栓桥架等。桥架也可以理解为空中敷设的电缆沟,作为电缆空中走线的固定支架和保护支架。
